近期，我校工學(xué)院教師王悅明（通訊作者）在工程技術(shù)領(lǐng)域國際重要期刊《Progress in Organic Coatings》（中科院一區(qū)top期刊,，IF：6.206）上,，以我校為第一單位發(fā)表題為“Effect of surface modified nano-SiO2 particles on properties of TO@CA/SR self-healing anti-corrosion composite coating”的最新研究成果。

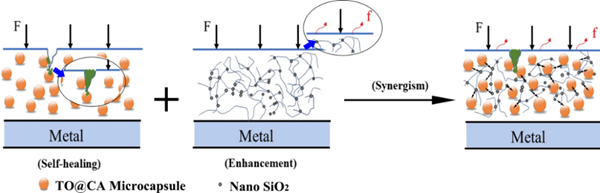

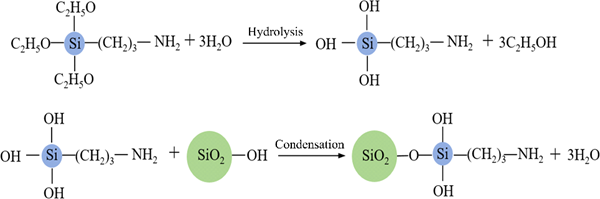

　　受生物體自修復(fù)特性的啟發(fā),，將智能自修復(fù)概念引入到聚合物材料中,，材料中自修復(fù)因子可形成智能觸發(fā)—響應(yīng)—修復(fù)機制，快速實現(xiàn)自愈合,，從而延長涂層的使用壽命,。然而，由于自修復(fù)因子（TO@CA）作為填料形式加入,，對硅橡膠基體（SR）的力學(xué)性能,、耐腐蝕性能及自修復(fù)性能產(chǎn)生重要影響。為此,，提出通過填充無機納米粒子SiO2對SR進行增強改性，以改善TO@CA與SR間的界面相容性及分散性,，最大限度的抵消其對SR力學(xué)性能的影響,，提高其耐腐蝕性及自修復(fù)性。首先,，選用偶聯(lián)劑KH550對納米SiO2粒子表面進行化學(xué)改性,，水解后生成的硅醇基與納米SiO2粒子表面的羥基發(fā)生縮合反應(yīng)，形成共價鍵-Si-O-Si-,；同時非水解基團與SR通過H鍵作用相連,。氨基化的納米SiO2粒子表面由親水性轉(zhuǎn)為疏水性，極大地改善了SiO2與SR的相容性及分散性,。其次,，改性后的納米SiO2粒子與SR形成了三維連通網(wǎng)絡(luò),，與硅鏈網(wǎng)絡(luò)耦合形成了雙網(wǎng)絡(luò)結(jié)構(gòu)，當有外力作用時,，SiO2-SR及SiO2-SiO2之間的可逆鍵合可有效地耗散機械能量,，從而提高SR的力學(xué)性能。兩者的協(xié)同作用,，可實現(xiàn)對涂層材料的自修復(fù)和力學(xué)性能的提高,，從而顯著提高涂層對基底材料的耐腐蝕防護性能。

　　論文鏈接：https://doi.org/10.1016/j.porgcoat.2021.106689
